أنظمة اختبار حاقنات الديزلInjectuneوضوحتحتالضغط.

Injectune X1 وX4 أنظمة لاختبار حاقنات الديزل ذات الحقن المشترك «الكومن ريل». اختر قناة واحدة أو أربع قنوات، مع برنامج إرشادي وقياس مباشر للحقن والراجع وإجراءات ترميز مدعومة وتقارير اختبار قابلة للطباعة.

استكشف أجهزة اختبار الديزلاكتشف برنامج Injectune
Injectune X4 عرض ثلاثي الأبعاد
نموذج CAD تفاعلي ثلاثي الأبعاد لجهاز Injectune X4 ذي أربع قنوات، يحمل الهوية الرسمية لـ Injectune.
جارٍ تجهيز X4جارٍ تحميل نموذج CAD

جهاز X4
04قنوات لاختبار الحاقنات
ضغط الكومن ريل
200–2,500bar
خطوات عمل إرشادية
اختبار. ترميز. تقرير.

هندسة KOMTEST

رسم توضيحي لحاقن ديزل

أنظمة اختبار حاقنات الديزل

يجمع نظام اختبار حاقنات الديزل بين التحكم في الضغط وتشغيل الحاقن والقياس والبرمجيات. صُمم Injectune للعمل على حاقنات الكومن ريل: حدد التطبيق، ونفّذ تسلسل الاختبار المناسب، وقيّم كمية الحقن والراجع، ثم احفظ نتيجة يمكن ربطها بالحاقن وسجل العمل في ورشتك.

اسحب الشعار أو استخدم مفاتيح الأسهم لتدويره. يعود إلى وضعه الأصلي عند الإفلات. اسحب عمودياً للتمرير في الصفحة.

اختبارات الكومن ريل. من التوصيل إلى التقرير.

01

قناة مخصصة لحاقن واحد

04

قنوات لاختبار الحاقنات

3000 μs

التحكم في النبضة

±1 °C

سماحية درجة الحرارة

INJECTUNE / أجهزة الاختبار

حاقن واحد.
أو طقم كامل.

اختبار متخصص لحاقنات الكومن ريل بسعتين مختلفتين. تبقى بنية النظام متسقة، ويتغير عدد القنوات التي تعمل في الوقت نفسه.

Injectune X1

Injectune X1 عرض ثلاثي الأبعاد
جهاز اختبار حاقنات الديزل أحادي القناة Injectune X1 باللونين الأخضر والجرافيتي مع شاشة البرنامج قيد التشغيل.
جارٍ تجهيز X1جارٍ تحميل نموذج CAD

تركيز كامل

قناة واحدة. تركيز على كل حاقن.

بيئة اختبار كومن ريل مخصصة للعمل على حاقن واحد. يجمع X1 بين القياس المباشر وتسلسل الاختبار الإرشادي والنتيجة الموثقة ضمن خطوات تشغيل واضحة.

اكتشف Injectune X1قارن الجهازين
قناة اختبار الحاقن
01
نطاق الضغط
200–2,500 bar
أبعاد الجهاز
0.952 × 1.350 × 0.622 m
أبعاد الجهاز مع منصة الشحن
1.152 × 1.550 × 0.822 m
مدة النبضة
حتى 3,000 μs
ثبات درجة الحرارة
±1°C

X العرض × Y الارتفاع × Z العمق. تضيف منصة الشحن 0.200 m إلى كل بُعد إجمالي للجهاز (X وY وZ).

Injectune X4

Injectune X4 عرض ثلاثي الأبعاد
جهاز اختبار حاقنات الديزل رباعي القنوات Injectune X4 باللونين الأخضر والجرافيتي مع شاشة البرنامج قيد التشغيل.
جارٍ تجهيز X4جارٍ تحميل نموذج CAD

مقارنة منظمة

أربع قنوات. رؤية متكاملة.

يوسّع X4 خطوات العمل نفسها لتشمل أربع وضعيات للحاقنات. تظهر قراءات كل قناة والمطابقة وتقدم الاختبار داخل بيئة تشغيل واحدة.

اكتشف Injectune X4قارن الجهازين
قنوات اختبار الحاقنات
04
نطاق الضغط
200–2,500 bar
أبعاد الجهاز
1.122 × 1.350 × 0.622 m
أبعاد الجهاز مع منصة الشحن
1.322 × 1.550 × 0.822 m
مدة النبضة
حتى 3,000 μs
ثبات درجة الحرارة
±1°C

X العرض × Y الارتفاع × Z العمق. تضيف منصة الشحن 0.200 m إلى كل بُعد إجمالي للجهاز (X وY وZ).

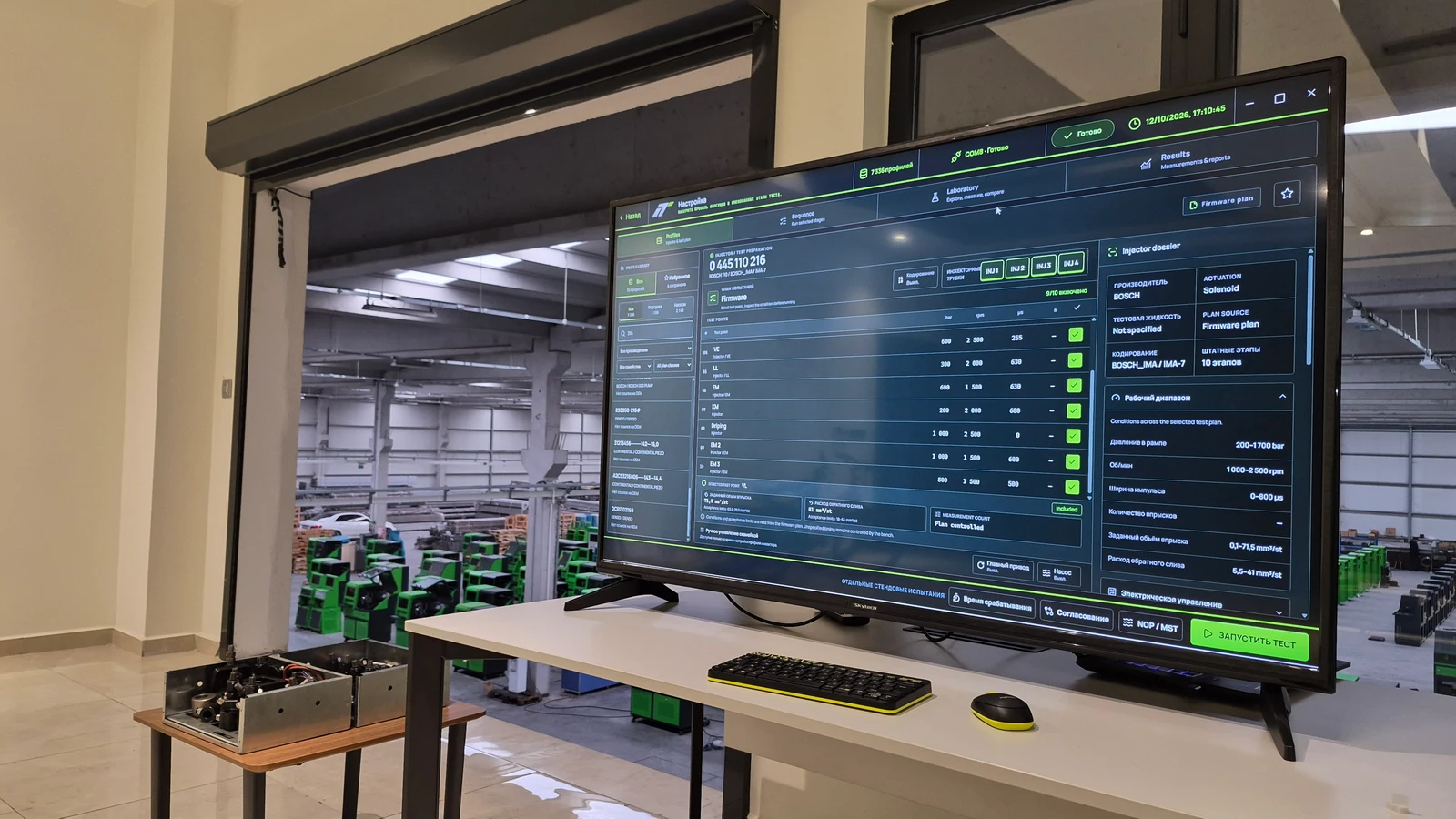

برنامج Injectune Control كل قراءة أمامك.
وكل قرار تحت السيطرة.

اختر ملف الحاقن المناسب، واتبع تسلسل الاختبار الموجّه، وانتقل من بيانات الحقن اللحظية إلى نتيجة موثقة ضمن محطة عمل واحدة.

اختيار بحسب الملف قياس لحظي تقارير جاهزة

DEMOعرض تفاعلي توضيحي. قد تختلف الواجهة عن البرنامج المثبت على الجهاز. القياسات والنتائج محاكاة.

جارٍ تحميل البرنامج

تجهيز مساحة العمل التفاعلية

تعذر تحميل البرنامج

إعادة تحميل الصفحة
الإعدادحدد ملف تعريف الحاقن وخطوات الاختبار المسماة.
ملفات تعريف 5,056Injectune Control / جاهزDEMOالتسلسل جاهز05/09/2026, 14:06:41
مكتبة الملفات
الحاقن وتجهيز الاختبار0 445 110 183BOSCH / BOSCH 110 / solenoid
خطة المكتبة
بيانات الحاقن
الشركة المصنعةBOSCH
آلية التشغيلsolenoid
سائل الاختبارunknown
مصدر الخطةخطة المكتبة
توليد رمز المعايرةBOSCH_IMA / IMA
المراحل الأصليةمراحل 6
غلاف التشغيل

ظروف التشغيل عبر خطة الاختبار المحددة.

ضغط مسطرة الوقود
300 - 1700 bar
RPM
1000 - 2500 rpm
عرض النبض
0 - 800 us
الحقن
1000
كمية الحقن المستهدفة
0 - 52.9 mm³/st
تدفق الوقود الراجع
0 - 40 mm³/st
التشغيل الكهربائي

البيانات المرجعية

فتح الجهد
70 V
فتح الحالي
21.75 A
مدة الافتتاح
130 us
تيار التوتر
20 A
وقت التوتر
320 us
عقد الحالية
11.75 A
خارج الجهد
-48 V
غطاء الجهد
--
البيانات المرجعية
المرجع الرئيسي
0 445 110 183
مراجع OEM
FIA 0000071794966; FIA 55197124; FIA 55197875; FIA 71794966; FOR 1538758; FOR 9S519F593BA; LAI 55197124; OPE 93183910; OPE 93190435; VAU 93183910; VAU 93190435
مركبة / محرك
ALFA ROMEO; FIAT; FORD; LANCIA; OPEL; VAUXHALL; MiTo 1.3 JTD; 500 1.3 MultiJet; 500C 1.3 MultiJet; Doblo 1.3 MultiJet; Doblo Cargo 1.3 Mult; Fiorino 1.3 MultiJet; Grande Punto 1.3 Mul; Idea 1.3 MultiJet; Linea 1.3 MultiJet; Panda 1.3 JTD; Punto 1.3 MultiJet; Punto Evo 1.3 MultiJ; Qubo 1.3 MultiJet; Strada 1.3 JTD; Ka 1.3 TDCi; Musa 1.3 MultiJet; Ypsilon 1.3 MultiJet; Agila 1.3 CDTI; Astra 1.3 CDTI; Astra 1.3 CDTI Carav; Astra 1.3 GTC CDTI; Combo 1.3 CDTI; Corsa 1.3 CDTI; Meriva 1.3 CDTI; Astra 1.3 CDTI Estat; Combo 1.3 CDTi; 1.3L 66kW (955); 1.3L 55kW (312); 1.3L 66kW (263); 1.3L 55kW (223); 1.3L 62kW (223); 1.3L 55kW (225); 1.3L 51kW (199); 1.3L 66kW (199); 1.3L 55kW (199); 1.3L 66kW (350); 1.3L 66kW (323); 1.3L 55kW (169); 1.3L 55-56kW (199); 1.3L 55kW (300); 1.3L 63kW (278); 1.3L 55kW (JD); 1.3L 66kW (843); 1.3L 55kW (843); 1.2L 55kW (B); 1.2L 66kW (H); 1.3L 55kW (C); 1.2L 55kW (D); 1.2L 66kW (D); 1.3L 55kW (A); 1.3L 66kW (H); 1.3L 55kW (Tour); 1.3L 55kW (D); 1.3L 66kW (D)
رموز المحرك
199 A3.000; 169 A1.000; 199 A2.000; 223 A9.000; 199 B2.000; 169 A...; Z 13 DTJ; Z 13 DTH; A 13 DTH; A 13 DTJ
نطاق السنة
10/2008 -; 07/2007 - 12/2012; 07/2009 - 12/2012; 02/2010 -; 10/2005 - 08/2016; 10/2005 - 12/2010; 12/2007 -; 07/2008 - 12/2011; 10/2005 - 12/2009; 10/2005 - 12/2011; 11/2004 - 11/2010; 03/2007 -; 05/2006 - 12/2009; 01/2012 - 08/2013; 10/2009 - 12/2011; 09/2008 -; 07/2005 - 12/2011; 09/2008 - 12/2014; 09/2005 - 11/2010; 10/2006 - 11/2011; 10/2006 - 12/2009; 07/2008 -; 08/2005 - 03/2010; 06/2005 - 02/2009; 10/2005 - 01/2012; 07/2006 - 06/2010; 07/2006 - 07/2010; 09/2005 - 09/2006; 10/2006 - 02/2009; 09/2003 - 03/2010; 01/2006 - 03/2010; 06/2005 - 03/2010; 03/2006 - 01/2012; 07/2006 - 03/2009
ملاحظات
Native test plan; Local OEM cross-reference library; Coding BOSCH_IMA/IMA from kt-native-coding-label; requires-measured-acquisition; fyat

تساعد البيانات المرجعية على تحديد الحاقن. وتأتي ظروف الاختبار وحدوده من الخطة المحددة.

خطة الاختبارStandard procedureاختر نقاط الاختبار وراجع ظروف التشغيل قبل البدء.
أنابيب الحقن
نقاط الاختبارتم تمكين 6/6
01
02
03
04
05
06
نقطة الاختبار المحددةStatic leak
مشمول
كمية الحقن المستهدفةلم يُقيّم
تدفق الوقود الراجع40 mm³/stحدود القبول: 0–80 mm³/st
عدد القياسات1,000

تخص ظروف التشغيل وحدود القبول هذه الخطة المحددة. وتشير الشرطة إلى قيمة لا توفرها الخطة.

ملفات تعريف 5,0560 445 110 183 / BOSCHDEMO · التسلسل جاهز

الواجهة معروضة للتوضيح. تعتمد الملفات ووظائف الترميز والإجراءات المتاحة على التجهيز المثبت.

اختر · اختبر · تحقق · وثّق

لماذا Injectune؟

تُعرض كل قدرة بوصفها شرطاً فنياً قابلاً للقياس ونتيجة واضحة للمشغّل.

هندسة تظهر
في النتائج.

01

نبضة مضبوطة

حتى 3000 μs

تحكم دقيق في توقيت النبضة الكهربائية خلال تسلسلات الاختبار المحددة.

02

انضباط حراري

سماحية ±1 °C

يساعد التحكم في درجة حرارة سائل الاختبار على تثبيت ظروف التشغيل وإعادة القياس في ظروف متسقة.

03

قياسات واضحة

الحقن + الراجع

يحوّل العرض البياني القراءات المباشرة إلى نتائج يستطيع المشغّل تفسيرها بسرعة.

04

قرارات موثقة

تقرير اجتياز / إخفاق

تنتهي خطوات العمل بتقييم واضح وسجل فني قابل للطباعة.

الترميز ضمن خطوات العمل

اختبر ورمّز
داخل البيئة نفسها.

تندمج إجراءات الترميز المدعومة ضمن البيئة نفسها التي تعرض القياسات والتقييم والتقارير.

Bosch

IMA · IMA/ISA

Delphi

C2i · C3i · C4i

Denso

QR

Continental / Siemens

IIC

يعتمد توفر الترميز على نوع الحاقن وقاعدة البيانات المثبتة وإصدار البرنامج والتجهيز النهائي للنظام. تُذكر العلامات التجارية لتحديد توافق التطبيقات فقط.

من الحاقن إلى النتيجة

01

اختر

ابحث عن ملف الحاقن المناسب.

02

جهّز

راجع التوصيلات الإرشادية وظروف الاختبار.

03

اختبر

شغّل التسلسل التلقائي أو استخدم التحكم اليدوي.

04

قيّم

راجع القراءات المباشرة وزمن بدء الاستجابة والمطابقة.

05

وثّق

أكد النتيجة واطبع تقرير الاختبار.

تطبيقات الشاحنات والمعدات الزراعية والصناعية

تُختار ملفات الحاقنات والحوامل والملحقات لهذه التطبيقات مع تجهيز جهاز الاختبار. وتُعتمد القائمة النهائية في التجهيز المتفق عليه.

ناقش تطبيقاتك معنا

INJECTUNE / جهة التصنيع

هوية منتج متخصصة تدعمها خبرة راسخة في تصنيع أجهزة اختبار الديزل.

Injectune — Diesel Injector Test Systems

نظام متخصص.
تدعمه خبرة تصنيع فعلية.

Injectune منتج من KOMTEST، يجمع انضباط التصنيع ومعرفة التطبيقات والبنية الفنية والدعم لدى مصنع ذي خبرة في أجهزة اختبار الديزل. يقدم Injectune تجربة المنتج، وتشكّل KOMTEST الأساس الهندسي والتصنيعي وراءه.

Injectune علامة تجارية مملوكة لشركة KOMTEST İMALAT İTHALAT İHRACAT SANAYİ VE TİCARET LİMİTED ŞİRKETİ.

تصميم وتصنيعKOMTEST
مصنع KOMTEST لأجهزة اختبار الديزل في قونية، تركيا.

قونية / تركيا

هندسة وتجهيز ودعم مباشر من المصنّع.

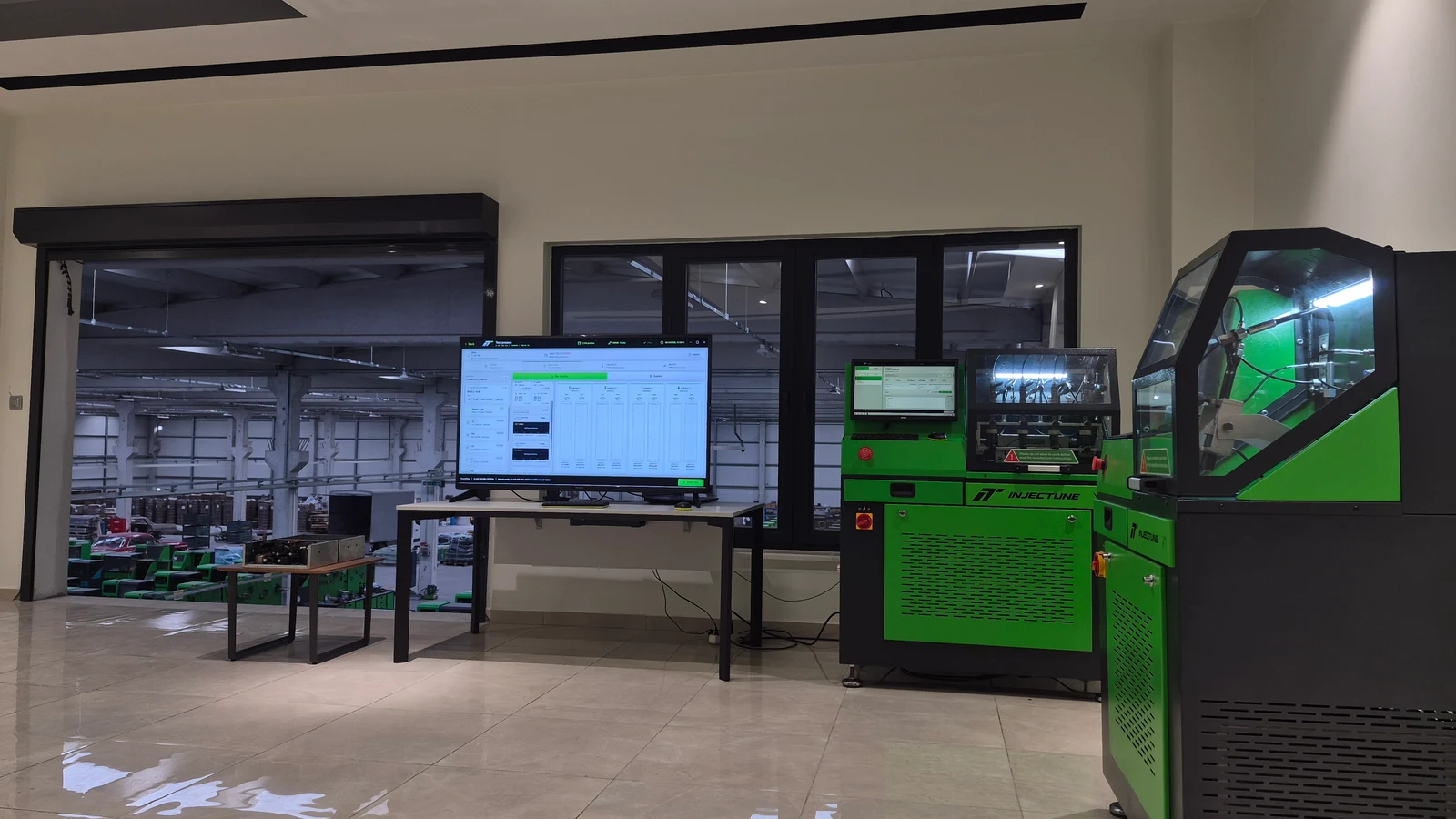

داخل منشأة KOMTEST حيث تُجمع أجهزة اختبار الديزل.

داخل مصنع KOMTEST

أساس صناعي

يُطوّر جهازا Injectune X1 وX4 ويُصنّعان ضمن بيئة KOMTEST الهندسية والإنتاجية لأجهزة اختبار الديزل.

عن المصنّع
40 عاماً
من الابتكار الصناعي
قونية
الهندسة والإنتاج
مباشر
الدعم الفني

المقالات والأخبار

معرفة نشاركها معك.

رؤى فنية ومقالات من فريق Injectune حول اختبار الحاقنات وتجهيز الورش.

استكشف المجلة

مقارنة الأجهزة

يركز X1 على العمل الدقيق مع حاقن واحد. وصُمم X4 للعمل بأربع قنوات ومقارنة أطقم الحاقنات.

دقة لحاقن واحد.
تنظيم لأربعة.

افتح المقارنة الفنية الكاملة

الميزة الفنية

Injectune X1

Injectune X4

قنوات الحاقنات

1

4

ضغط السكة المشتركة

200–2,500 bar

200–2,500 bar

التحكم في النبضة

حتى 3,000 μs

حتى 3,000 μs

تفاوت درجة الحرارة

±1 °C

±1 °C

اختبارات آلية / يدوية

مشمولة

مشمولة

رسوم الحقن / الراجع

مشمولة

مشمولة

متابعة الاستجابة S-Time

مشمولة

مشمولة

ضبط الحاقنات إلكترونيًا

مدعوم

مدعوم

اختر X1 عندما

يكون اختبار الحاقنات منفردة محور العمل في ورشتك.

اختر X4 عندما

تحتاج إلى العمل بأربع قنوات ومقارنة أطقم الحاقنات باستمرار.

هل أنت مستعد للخطوة التالية؟

أخبرنا
بما تختبره.

شارك تطبيقات الحاقنات وحجم العمل المتوقع والجهاز الذي تفضله. سنساعدك في تحديد تجهيز Injectune المناسب لورشتك.

اطلب مراجعة التجهيز

المبيعات الفنية لـ Injectune · استفسارات من جميع الدول

تصف البيانات الفنية التجهيز المذكور وقد تتطور. تُحدد المواصفات النهائية وتغطية قاعدة البيانات والترميز والملحقات والحوامل والتطبيقات الاختيارية في التجهيز الفني والتجاري المعتمد. قد تتضمن صور المنتجات واجهات برمجية توضيحية.
